Здравейте! Аз съм част от екип за доставчици на топлообменници и днес искам да поговорим за това как да разбера необходимата площ за пренос на топлина на топлообменник. Това е решаваща стъпка за получаване на правилния топлообменник за вашите нужди, така че нека се потопим!
Разбиране на основите на преноса на топлина
Преди да започнем да изчисляваме топлообменната площ, трябва да разберем основните принципи на топлопреминаването. Има три основни начина, по които топлината може да се движи: проводимост, конвекция и излъчване. В повечето топлообменници проводимостта и конвекцията са ключови играчи.
Проводимостта е, когато топлината се движи през твърд материал. Представете си метален прът, който се нагрява в единия край и постепенно нагрява целия прът. В топлообменника топлината се пренася през стените на тръбите или плочите.
Конвекцията е пренос на топлина чрез движение на течност (течност или газ). В топлообменника горещи и студени флуиди протичат от различни страни на топлообменната повърхност и топлината се пренася от горещия флуид към студения през повърхността.
Уравнението за пренос на топлина
Сърцевината на изчисляването на топлопреносната площ се крие в уравнението за топлопреминаване, което е Q = U × A × ΔTm. Нека разбием това:
- Q: Това е скоростта на пренос на топлина, измерена във ватове (W) или британски топлинни единици на час (BTU/час). Той показва колко топлина трябва да се прехвърли от горещия флуид към студения флуид. Можете да изчислите Q, като използвате масовия дебит, специфичния топлинен капацитет и температурната промяна на флуидите. Формулата за Q е Q = m × Cp × ΔT, където m е масовият дебит, Cp е специфичният топлинен капацитет и ΔT е температурната промяна.
- IN: Това е общият коефициент на топлопреминаване, измерен във W/(m²·K) или BTU/(hr·ft²·°F). Той взема предвид съпротивлението на топлообмен от двете страни на топлообменната повърхност, както и съпротивлението на самата повърхност. Стойността на U зависи от много фактори, като вида на флуида, скоростта на потока, геометрията на топлообменника и материала на топлообменната повърхност.
- А: Това е топлопреносната площ, която се опитваме да намерим, измерена в квадратни метри (m²) или квадратни фута (ft²).
- ΔTm: Това е логаритмичната средна температурна разлика (LMTD), която е мярка за средната температурна разлика между горещите и студените флуиди по дължината на топлообменника. Формулата за ΔTm е малко сложна, но се основава на входните и изходните температури на горещите и студените флуиди.
Изчисление стъпка по стъпка
Сега, след като знаем уравнението, нека преминем през стъпките за изчисляване на необходимата площ за пренос на топлина:
Стъпка 1: Определете скоростта на пренос на топлина (Q)
Първо, трябва да разберете колко топлина трябва да се прехвърли. Това зависи от вашето конкретно приложение. Например, ако използвате топлообменник за загряване на вода за даден процес, ще трябва да знаете масовия дебит на водата, нейните начална и крайна температура и нейния специфичен топлинен капацитет.
Да приемем, че имате дебит на водата 10 kg/s и искате да я загреете от 20°C до 80°C. Специфичният топлинен капацитет на водата е около 4,18 kJ/(kg·K). Използвайки формулата Q = m × Cp × ΔT, можем да изчислим Q, както следва:
Q = 10 kg/s × 4,18 kJ/(kg·K) × (80°C - 20°C) = 10 × 4,18 × 60 = 2508 kJ/s = 2508000 W
Стъпка 2: Оценете общия коефициент на топлопреминаване (U)
Стойността на U може да варира в широки граници в зависимост от вида на топлообменника и използваните течности. Можете да намерите типични стойности на U в инженерни наръчници или онлайн ресурси. Например, за кожухотръбен топлообменник с вода от двете страни, U може да бъде около 1000 - 3000 W/(m²·K).
Да приемем, че използваме промишлен кожухотръбен топлообменник и въз основа на нашия опит и свойствата на флуида оценяваме U на 2000 W/(m²·K).
Стъпка 3: Изчислете логаритмичната средна температурна разлика (ΔTm)
За да изчислите ΔTm, трябва да знаете температурите на входа и изхода на горещите и студените флуиди. Да кажем, че горещата течност влиза при 120°C и излиза при 90°C, а студената течност влиза при 20°C и излиза при 80°C.
Формулата за ΔTm е:
ΔTm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
където ΔT1 е температурната разлика в единия край на топлообменника, а ΔT2 е температурната разлика в другия край.
ΔT1 = 120°C - 80°C = 40°C
ΔT2 = 90°C - 20°C = 70°C
ΔTm = (40°C - 70°C) / ln(40°C / 70°C) ≈ 53,6°C
Стъпка 4: Изчислете площта на пренос на топлина (A)
След като имаме Q, U и ΔTm, можем да използваме уравнението за пренос на топлина Q = U × A × ΔTm, за да решим за A:
A = Q / (U × ΔTm)
A = 2508000 W / (2000 W/(m²·K) × 53,6 K) ≈ 23,4 m²
Фактори, влияещи върху изчислението
Важно е да се отбележи, че има няколко фактора, които могат да повлияят на точността на нашето изчисление:
- Свойства на течността: Специфичният топлинен капацитет, плътността, вискозитетът и топлопроводимостта на флуидите могат да се променят с температура и налягане. Тези промени могат да повлияят на скоростта на топлопреминаване и общия коефициент на топлопреминаване.
- Режим на потока: Режимът на потока (ламинарен или турбулентен) на флуидите също може да има голямо влияние върху преноса на топлина. Турбулентният поток обикновено води до по-високи коефициенти на топлопреминаване от ламинарния поток.
- Обрастване: С течение на времето могат да се натрупат отлагания върху повърхността на топлопреминаване, което може да увеличи устойчивостта на топлопреминаване и да намали общия коефициент на топлопреминаване. Това е известно като замърсяване и трябва да се вземе предвид при проектирането на топлообменник.
Различни видове топлообменници
Има много различни видове топлообменници, всеки със своите предимства и недостатъци. Някои често срещани типове включват:
- Кожухотръбни топлообменници: Това са най-широко използваният тип топлообменник. Състоят се от черупка (голям цилиндричен съд) и сноп тръби. Горещите и студените течности протичат съответно през тръбите и корпуса. Индустриалният кожухотръбен топлообменник е чудесен вариант за много индустриални приложения.

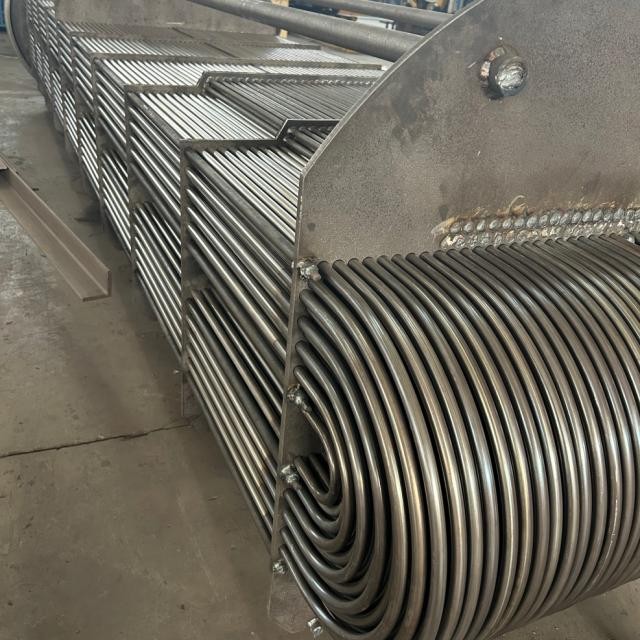

- U-образни кожухови и тръбни топлообменници: Това са разновидности на кожухотръбния топлообменник, където тръбите са огънати в U-образна форма. Този дизайн позволява топлинно разширение и свиване, без да причинява прекомерно напрежение върху тръбите. Вижте U-Tube Shell And Tube Heat Exchanger за повече подробности.

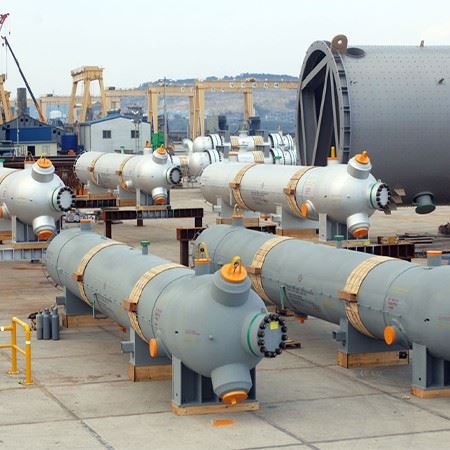

- Нагреватели за захранваща вода с ниско налягане: Те се използват в електроцентралите за загряване на захранващата вода, преди да влезе в котела. Те обикновено работят при ниско налягане и използват пара като нагревателна среда. Нагревателят за захранваща вода с ниско налягане е специализиран тип топлообменник за това приложение.
Заключение
Изчисляването на необходимата топлообменна площ на топлообменника е сложен, но важен процес. Като разберете основните принципи на преноса на топлина, като използвате уравнението за пренос на топлина и вземете предвид различните фактори, които могат да повлияят на изчислението, можете да сте сигурни, че ще изберете правилния топлообменник за вашите нужди.
Ако сте на пазара за топлообменник и се нуждаете от помощ при процеса на оразмеряване или избор, не се колебайте да се свържете с нас. Ние сме екип от експерти с дългогодишен опит в производството на топлообменници и сме тук, за да ви предоставим най-добрите решения. Независимо дали имате нужда от промишлен корпусно-тръбен топлообменник, U-тръбен корпусно-тръбен топлообменник или нагревател за захранваща вода с ниско налягане, ние ще ви покрием. Свържете се с нас днес, за да започнем разговора!
Референции
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2017). Основи на топло- и масообмена. Уайли.
- Грийн, DW и Perry, RH (2007). Наръчник на инженерите-химици на Пери. Макгроу-Хил.
