Като крайъгълен камък на топлинното управление в индустриите от производство на електроенергия до химическа обработка, разбирането на принципа на работа на aкожухотръбен топлообменник iе от съществено значение за инженерите, които определят оборудването, и купувачите, които вземат инвестиционни решения. Това изчерпателно техническо ръководство демистифицира оперативните основи, ключовите компоненти и логиката на производителността зад този изключително надежден работен кон за пренос на топлина.
Основен принцип на работа: Ефективен пренос на топлинна енергия
На най-фундаменталното си ниво кожухотръбният топлообменник работи на принципа накондуктивен и конвективен пренос на топлина през твърда граница, разделяне на две течности при различни температури. Една течност тече вътре в тръбите (theстрана на тръбата), докато другият тече извън тръбите, но в обвивката под налягане (theстрана на черупката). Топлинната енергия се движи от по-горещия флуид, през стената на тръбата и в по-хладния флуид, без двата потока изобщо да се смесват.
Движещата сила за този топлообмен етемпературна разликамежду флуидите, често математически описани отЛог средна температурна разлика (LMTD). Ефективността и размерът на топлообменника се определят от скоростта на пренос на топлина (Q), която се управлява от класическото уравнение:
Q = U * A * ΔTлм
където:
Q= Скорост на топлопредаване (kW или BTU/час)
U= Общ коефициент на топлопреминаване (W/m² градус)
A= Обща топлопреносна площ (предимно външната повърхност на всички тръби)
ΔTлм= Регистрирайте средната температурна разлика
Целта на дизайна е да се увеличи максималноUи оптимизирайтеΔTлмза дадено задължениеQ, което от своя страна определя необходимата площA.
Ключови компоненти и техните функционални роли
Всеки компонент в кожухотръбния обменник е проектиран да улеснява, контролира или подобрява този основен принцип.
- тръби:Първичната повърхност за пренос на топлина. Материалът (напр. мед, неръждаема стомана, титан), диаметърът, дебелината и разположението (триъгълна или квадратна стъпка) се избират въз основа на съображения за налягане, температура, корозия и замърсяване. Тръбите могат да бъдатправ(фиксирана или U-тръба) илиподобренас перки или жлебове.
- Черупка:Големият съд под налягане, който съдържа флуид-от страната на черупката. Неговият диаметър определя броя на тръбите и по този начин площта на топлообмен.
- Тръбни листове:Прецизно-пробити плочи, които държат тръбите на място в двата края, създавайки твърд сноп и уплътнявайки течността от страната-на тръбата от течността от страната-на корпуса. Тръбите могат да бъдатвалцувани, заварени, или и двете в тръбните листове.
- прегради:Критични плочи, поставени вътре в черупката. Основните им функции са:
- Подкрепете тръбите:Предотвратете увисването и вибрациите,-предизвикани от потока.
- Директен корпус-Страничен поток:Принудете течността да премине през тръбния сноп в aзигзагообразен модел, увеличаване на турбулентността, коефициента на топлопреминаване и минимизиране на мъртвите точки. Често срещаните типове са единичен сегментен, двойно сегментен и спирален.
- Глави/крайни капачки:Те са прикрепени към тръбните пластини и контролират пътя на потока-отстрани на тръбата. Създаване на различни дизайни на главата (напр. капак, канал с преграда).едно-пропусканеилимного{0}}минаванеконфигурации от страната на тръбата, което увеличава скоростта на течността и подобрява преноса на топлина.
Подреждане на потока и въздействие върху производителността
Начинът, по който двете течности се движат една спрямо друга, оказва значително влияние върху LMTD и ефективността.
Брояч-Текущ поток:Горещите и студените течности влизат в противоположни краища и текат в противоположни посоки. Това поддържа възможно най-високатасредна температурна разлика (ΔTлм)по цялата дължина, което позволява най-ефективен топлопренос или най-малката необходима повърхност. Това е най-топлинно ефективното устройство.
Ко-Текущ/паралелен поток:И двете течности влизат в един и същи край и текат в една и съща посока. Температурната разлика е висока на входа, но пада бързо, което води до по-нискаΔTлми по-малко ефективен пренос на топлина в сравнение с насрещния{0}}поток. Рядко се използва в STHE, освен за специфични приложения като закаляване.
Критични фактори за ефективност за спецификация
За инженерите и купувачите преминаването от принцип към спецификация изисква оценка на тези взаимосвързани фактори:
Термично натоварване и температури:Началната точка е определянето на необходимия топлопренос (Q) и температурите на входа/изхода за двата потока.
Пад на налягането:Ключов компромис-. По-високата скорост на течността подобрява преноса на топлина (U), но увеличава спада на налягането, повишавайки разходите за изпомпване. Дизайнът трябва да балансира топлинните характеристики с оперативния разход на енергия.
Замърсяване:Неизбежното натрупване на отлагания върху повърхностите на тръбите действа като изолационен слой, намалявайкиUс течение на времето. Дизайните включват aфактор на замърсяване-граж на термично съпротивление-за да се гарантира, че топлообменникът изпълнява задълженията си дори когато е донякъде замърсен.
Материали на конструкцията:Избрани да издържат на температура, налягане и, което е най-критично, на корозия от процесните течности за период от 20-30 години.

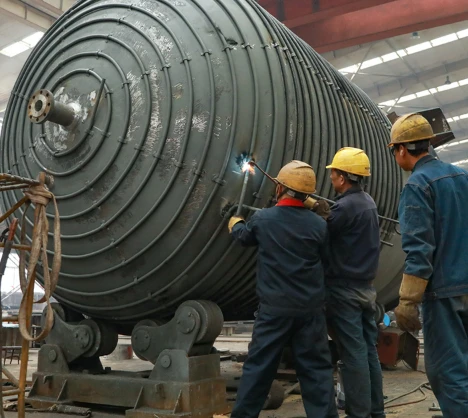

Инженерното предимство на GNEE: От принцип към оптимизирана реалност
Разбирането на принципа на работа е първата стъпка; прилагането му за създаване на надеждно, ценово{0}}ефективно решение е мястото, където съвършенството в инженерството има значение. В GNEE използваме дълбока техническа експертиза, за да превърнем вашите изисквания за процес в оптимизиран дизайн.
Нашият инженерен процес гарантира:
Точно оразмеряване:Използвайки усъвършенстван софтуер за симулация, ние моделираме безброй конфигурации, за да изпълним вашите задължения с оптимален баланс на повърхностна площ, спад на налягането и цена.

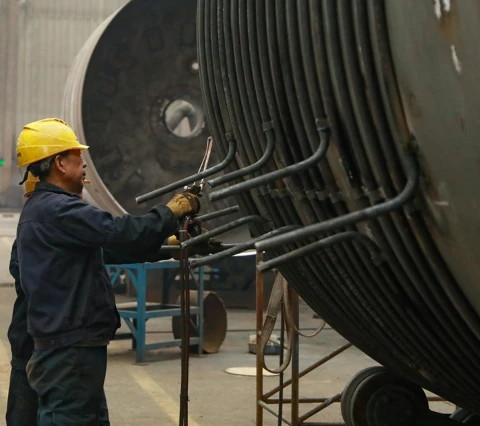

Механична цялост:Ние проектираме за вашето специфично налягане, температура и термични циклични условия, за да осигурим дългосрочна-надеждност.
Ръководство за избор на материал:Ние съветваме относно най-рентабилните{0}}и издръжливи материали за вашата сервизна среда.
Оборудвайте се със знания и правилния партньор.
Изборът на кожухотръбен топлообменник е важно техническо и капиталово решение. Фундаменталното разбиране на неговия принцип на работа ви дава възможност да се ангажирате ефективно с доставчиците и да осигурите най-доброто решение за ефективността и надеждността на вашия завод.
Готови ли сте да преминете от теория към приложение? Свържете се с инженерния екип на GNEE днес. Предоставете ни вашите параметри на процеса и ние ще доставим подробно, оптимизирано предложение за термичен дизайн и техническа консултация въз основа на тези основни инженерни принципи.
