Използване на кожухотръбни топлообменници?

Кожухотръбни топлообменнициса един от най-разпространените видове топлообменници поради тяхната гъвкавост. Те са много персонализирани, с много различни типове за различни приложения. Това включва различни видове поток, конфигурации на главата, тръбни пластини и материали.

Завод, фабрика или друг бизнес може да няма голяма гъвкавост по отношение на типа кожухотръбен топлообменник, който трябва да използва, но все пак може да бъде индивидуална конфигурация, за да осигури най-доброто решение за конкретния процес.

Кожухотръбните модули са вид топлообменник, който обикновено се използва в индустриални приложения за пренос на топлина между флуиди. Конструкцията се състои от черупка (външен съд) и серия от тръби (вътрешен съд), през които протичат течностите. Топлината се пренася между течностите през стените на тръбите.

Кожухотръбните топлообменници са един от най-разпространените видове топлообменници, използвани в индустрията. Те включват компактни тръбни конструкции, както и ребойлери – например.

Едната течност тече през тръбите, докато другата течност тече около тръбите вътре в по-голяма обвивка. Топлината се прехвърля от горещия флуид към студения флуид през стените на тръбите, което води до температурна разлика между двата флуида.

В зависимост от дизайна ще има различен брой преминавания между веществата и различни потоци (напр. противоток и т.н.), за да отговарят на конкретните вещества и изискванията на процеса.

Кожухотръбните топлообменници имат предимства пред други опции, като техните ефективни топлообменни скорости и колко лесно се адаптират, за да отговарят на редица цели. Те могат да бъдат проектирани с различни персонализирани функции, за да отговарят най-добре на специфичните изисквания на процеса, като подобряват ефективността и осигуряват гъвкавост.

Например, инженерите могат да включат тръбни пластини в дизайна или да добавят удължени повърхностни перки. Те могат да бъдат направени от различни материали според използваните вещества и изискванията на процеса. Прочетете нашия блог за материалите, използвани в промишлените топлообменници.

Тъй като кожухотръбните топлообменници са изключително гъвкави и могат да бъдат проектирани в множество конфигурации, много индустрии ги използват.

Това са само някои от отраслите, които обикновено използват кожухотръбни топлообменници.

• Химически заводи
• Маслени заводи и рафинерии
• Морска пехота и отбрана
• Космонавтика
• Производство на енергия (включително ядрена)
• Преработка и производство на храни

Броят на индустриите, които използват кожухотръбни топлообменници, е изключително голям, тъй като тези топлообменници могат да помогнат с няколко различни процеса, включително:

• Отстраняване на топлината от процеса
• Предварително загряване на захранваща вода или друга течност
• Процес на кондензация на пара или пара
• Изпаряваща технологична течност или пара
• Охлаждащо хидравлично и смазочно масло
• Охлаждане на турбини, компресори и двигатели

Именно в уникалния дизайн на всеки топлообменник може да се види истинската гъвкавост на продукта. Чрез проектирането на всеки кожухотръбен топлообменник според изискванията на нашите клиенти, ние можем да гарантираме, че крайният продукт е идеално пригоден за процеса и средата, в която ще работи. Това е една от причините топлообменниците да се използват толкова често.

Нека разгледаме някои от елементите на топлообменника, за да разберем различните конструктивни конфигурации.

Черупката

Обвивката обхваща тръбния сноп и други вътрешни компоненти.

Един от критичните аспекти на дизайна на корпуса са материалите на конструкцията. Черупката трябва да е устойчива на топлина и да може да издържа на температурни промени. При някои процеси той трябва да е-устойчив на корозия. Например кожухотръбните топлообменници, използвани в морска вода или химически процеси, често трябва да бъдат устойчиви на корозия.

Могат да се използват специални материали според изискванията на процеса. Например танталът може да бъде оптимален в случаи на екстремни температури и корозивни материали.

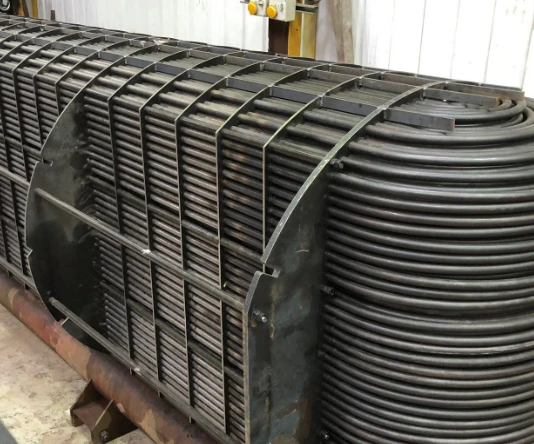

Тръбният сноп

Тръбният сноп държи средата от-страната на тръбата, която претърпява промяна в температурата.

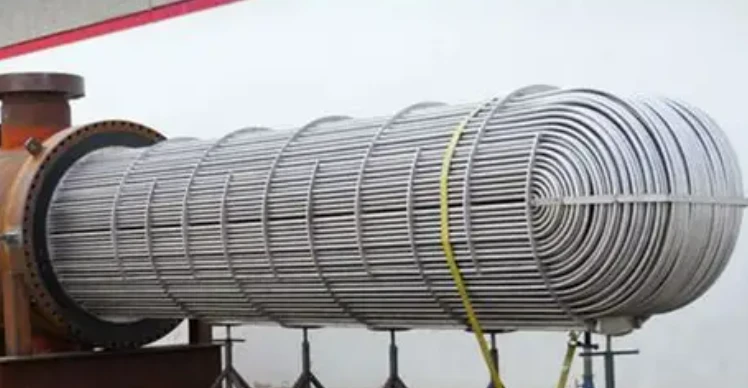

Съществуват различни начини за персонализиране на тръбите и тръбния сноп на кожухотръбен топлообменник, включително вида на материала, диаметъра, броя на проходите и формата на тръбата (напр. U-тръби).

Тръбният сноп може да бъде сваляем в някои модули.

Стъпка на тръбата

Стъпката на тръбата е разстоянието между центъра на една тръба и центъра на съседната тръба.

Обикновено се измерва като перпендикулярно разстояние между тръбите и е важен проектен параметър, който влияе върху ефективността на топлопреноса и падането на налягането в топлообменника. Тръбите могат да бъдат подредени в триъгълни или квадратни конфигурации за различни цели.

Стъпката на тръбата е важен параметър, който трябва да бъде внимателно избран по време на проектирането на кожухотръбен топлообменник, за да се осигури оптимална производителност и надеждност.

Канали или глави

Производителите на корпуси и тръби могат да използват много различни видове глави. Например, ако ще е необходима честа поддръжка на топлообменника, най-подходящ може да е канал с подвижно покритие. Главите на капака са може би най-често използваните при кожухотръбни топлообменници, които не изискват честа поддръжка.

Тръбни листове

Тръбните листове могат да добавят по-голяма гъвкавост и да гарантират, че топлообменникът може да отговори на по-предизвикателните екологични изисквания.

Фиксираният тръбен лист е „стандартен“ дизайн, използван, когато няма значителни работни предизвикателства.

От друга страна, двоен тръбен лист, например, се използва, когато участващите вещества не трябва да се смесват. Това е често срещано в химическите операции, наред с други. Дизайнът на тръбния лист създава евакуационен път за всяко изтичащо вещество, задействайки предупреждение.

За повече информация прочетете „тръбни листове на топлообменника за предизвикателни операции“.

Разширителни фуги

Компенсаторът (известен също като силфон) позволява на кожухотръбния топлообменник да се адаптира към промените в температурата, като се разширява или свива, когато материалът става по-горещ или по-студен.

Топлообменниците, които се справят с широки температурни диапазони, се нуждаят от компенсатори, за да предотвратят напрежението върху други елементи, което в противен случай може да доведе до повреда.

Прегради

Преградите насочват потока на веществата в топлообменника, като помагат да се постигне най-ефективната скорост за висок коефициент на топлопреминаване. Проектирането на правилната преграда за параметрите на продукта може да подобри ефективността, да намали замърсяването и да направи оборудването подходящо за предназначението си.

В някои конфигурации преградите също поддържат тръбите, за да предотвратят провисване или повреда от вибрации.

Удължени повърхностни перки

Удължените повърхностни перки могат да бъдат интегрирани в корпусни и тръбни конструкции, за да се подобри ефективността и да се направи продуктът по-компактен и/или по-икономичен. Те увеличават повърхността на външната страна на тръбата, за да подобрят баланса на коефициентите на топлопреминаване.

Научете повече за подобрените топлообменници с удължени ребра.

Едно от най-важните уравнения, описващо функцията на кожухотръбен топлообменник, е:

• Q=U x A x ΔTm
• Q е скоростта на пренос на топлина.
• U е общият коефициент на топлопреминаване.
• А е площта на топлообмен.
• ΔTm е логаритмичната средна температурна разлика между горещия и студения флуид.

С това уравнение можем да изчислим скоростта на пренос на топлина в топлообменника. Обикновено се използва при проектирането и анализа на топлообменници, което позволява на инженерите да оптимизират производителността и ефективността на процеса на топлообмен.

Например, можем да използваме това уравнение, за да изчислим повърхността, необходима в нашия топлообменник за охлаждане на материал до необходимата температура. В този случай бихме пренаредили уравнението така:

A (повърхностна площ)=Q / (U x ΔTm)

Трябва да се вземат предвид няколко фактора, за да се проектира кожухотръбен топлообменник, който отговаря на вашите нужди.

• Идентифицирайте вашите специфични технологични течности и работни условия.Това ще определи подходящия дизайн и избор на материал за вашия топлообменник.
• Уверете се, че използваните материали са подходящи и висококачествени.Това ще зависи от вашето приложение, като например изискване за-устойчиви на корозия сплави за тежки среди.
• Обмислете бъдещите си нужди и потенциални планове за разширяване.Искате вашият топлообменник да се адаптира към промените във вашия процес.
• Познайте бюджета си.Балансирайте нуждите си с цената и времето за доставка, като същевременно гарантирате, че получавате продукт, който отговаря на вашите стандарти за качество.
• Работете с надеждни производители и доставчици.Те трябва да имат добра репутация, опит, сертификати и положителни отзиви от клиенти.
