Какво причинява течове в кожухотръбни топлообменници?

Причините за течове в aкожухотръбен топлообменникмогат да бъдат сортирани в две категории:

производствени проблеми с тръбите и неправилно използване на топлообменника от оператора.

Дизайн, който избягва течове, е едно от съображенията за добър дизайн на кожухотръбни топлообменници.

В повечето случаи (99%+), топлообменните тръби са безшевни с тръбния лист. Те не са заварени, а са изработени като единична част. Това значително намалява вероятността от изтичане.

Въпреки това, топлообменниците понякога се произвеждат с материали или техники, неподходящи за приложението, за да намалят бюджета през повечето време. Това е моментът, когато възникват проблеми.

Ето някои примери.

• В топлообменник, изложен на термични натоварвания или корозия, безшевните или заварените тръби могат да се повредят. Обърнете внимание, че процентът на заварените тръби, които се провалят, е значително по-голям.
• В топлообменник, работещ с високо{0}}температурни течности (напр. прегревател на пара), тръбите могат просто да бъдат изгорени до точката на трайно увреждане.
• Когато топлообменникът работи с хлорид и вода, високите температури карат водата да изкипи, оставяйки по-висока концентрация на хлорид от водата. Това корозира тръбите и причинява теч. Освен това, когато части, използвани за изграждане на топлообменници, имат остатъчни напрежения, генерирани по време на производствения процес (U-образни тръби), може да възникне корозионно напукване под напрежение.
• И накрая, нека разгледаме не само високите температури, но и високото разпределение на температурата в тръбния лист. Когато едната страна на тръбния лист е при значително различна температура от другата, целият тръбен лист се изкривява. Това е фатално за функционирането на уплътненията.

Във всички случаи резултатът е смесване на топли и студени материали.

Урокът е винаги да проектирате топлообменника с правилните материали за приложението и да го изграждате с модерни, висококачествени производствени техники.

Топлообменниците обикновено са прекалено-проектирани. Те трябва да работят след години употреба и в среди, които причиняват замърсяване на тръбите. Ако е необходим топлообменник в петролна рафинерия, която произвежда 1000 барела петрол на минута, топлообменникът вероятно ще бъде проектиран да обработва около 1500 барела.

Изграждането на топлообменници по този начин е страхотно за дълголетие и надеждност, но какво се случва, когато петролната рафинерия иска да произвежда 50% повече петрол? Те могат да докарат системата до нейните граници. Топлообменникът може да се справи, но на цена. Течността преминава през същото напречно-сечение с по-голяма скорост и когато скоростта се повиши, възникват вибрации. След това получавате ерозия на дюзите.

Избутването на топлообменника над проектните му параметри ще износи оборудването много по-бързо, което ще доведе до течове и повреда.

Течовете на топлообменника могат да бъдат избегнати чрез спазване на техните проектни параметри. Ако искате да промените работата на топлообменника, трябва да говорите с производителя на топлообменника за съвет, за да може да се проучи потенциалното въздействие на всякакви промени.

Работете с доверен производител, който ще използва подходящи дизайни и материали. Ние в GNEE имаме над 100 години опит в проектирането на топлообменници и винаги поставяме връзката с нашите клиенти на първо място. Научете повече на тази страница: Защо да си партнираме с нас?

Следните стъпки трябва да се извършат или с вашите вътрешни инженери, или с помощта на вашия производител.

Първото нещо е да проверите теча. Вижте колко тръби изтичат и тежестта на теча.

За отстраняване на теч има няколко опции.

Може да успеете да запушите тръбите, причиняващи проблема. Тъй като кожухотръбните топлообменници са прекалено проектирани, ако имате само малък процент от тръбите, които текат (по-малко от 5%, например) и ги блокирате, топлообменникът пак ще изпълни задълженията си.

Поради фактори на замърсяване някои топлообменници са с 50% по-големи от строго необходимото. Толкова няколко процента тук и там не оказват никакво влияние върху работата.

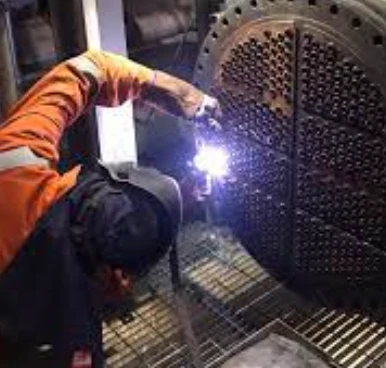

Вместо запушване на тръби, повторното{0}}тръбопроводи може да е предпочитаният вариант. Това е приложимо, когато тръбите не са заварени към тръбния лист. Проблемните тръби се изваждат, сменят се и топлообменникът може да работи нормално.

В случаите, когато тръбният лист е изкривен, може да е възможно машинно да се обработи обратно до използваемо състояние. В по-тежки случаи може да се наложи да се смени целият тръбен лист, въпреки че това е скъпо решение.

Обикновено значителният ремонт означава изпращане на топлообменника обратно на производителя, въпреки че понякога работата може да се извърши на -на място.
